設備簡介

AP5050DN-S的2.4G射頻支持3×3 MU-MIMO，5G射頻支持4×4 MU-MIMO，具有完善的業務支持能力，高可靠性，高安全性，網絡部署簡單，自動上線和配置，實時管理和維護等特點，滿足網絡部署要求。由于對802.11ac標準的支持，無線網絡理論帶寬達到2.33Gbit/s，極大地增強用戶對無線網絡地使用體驗。

AP5050DN-S適用于移動辦公、高密度、普教、高教等場景提供最高性能的無線服務，該類型設備可根據不同環境靈活實施分布。

作為云AP，需與云端服務器配合使用。

整機結構

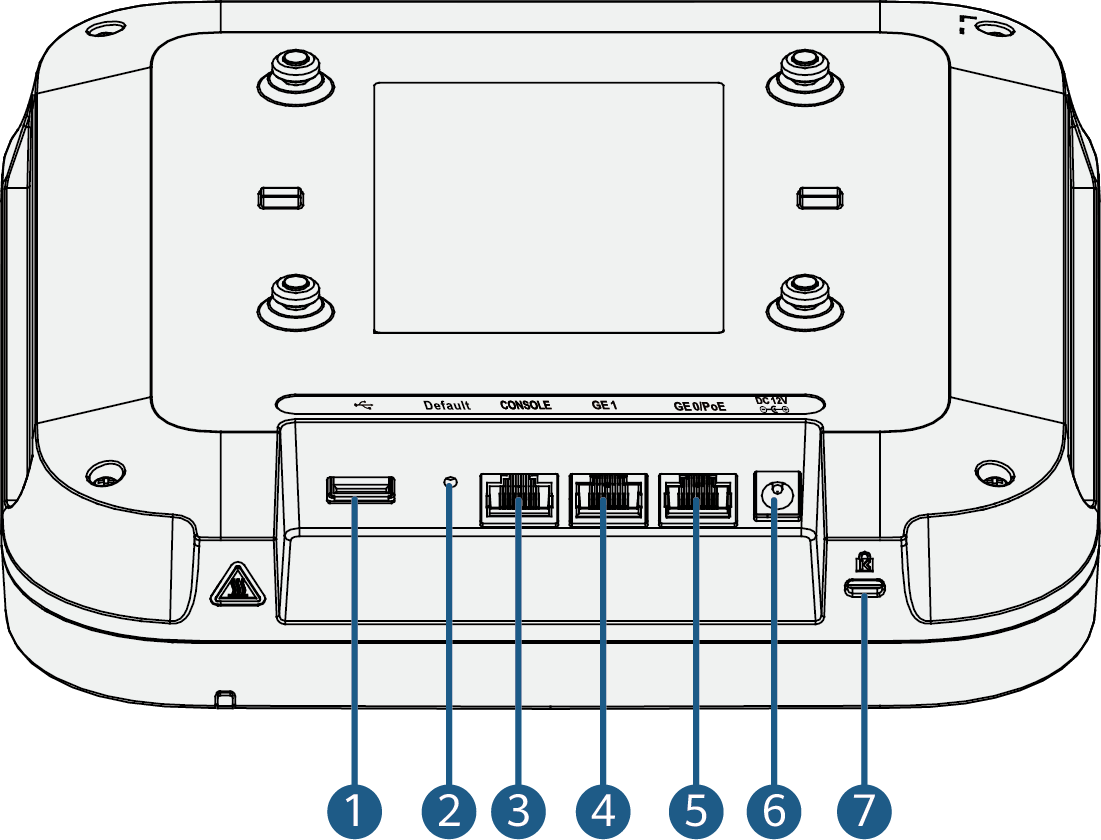

AP5050DN-S外觀如圖1所示。

圖1 AP5050DN-S產品外觀

AP5050DN-S接口說明如表1所示。

表1 接口說明
序號	名稱	說明
1	USB接口	連接U盤或其他存儲設備，用于擴展存儲。支持USB2.0標準。
2	Default	復位按鈕，長按超過3秒恢復出廠缺省值并重新啟動。
3	CONSOLE	控制口，連接維護終端，用于設備配置和管理。
4	GE1	10/100/1000Mbit/s，用于有線以太網連接。
5	GE0/PoE	10/100/1000Mbit/s，用于有線以太網連接，支持PoE輸入。
6	DC 12V	直流電源接口，用來連接12V電源適配器。
7	防盜鎖孔	連接防盜鎖。

指示燈說明

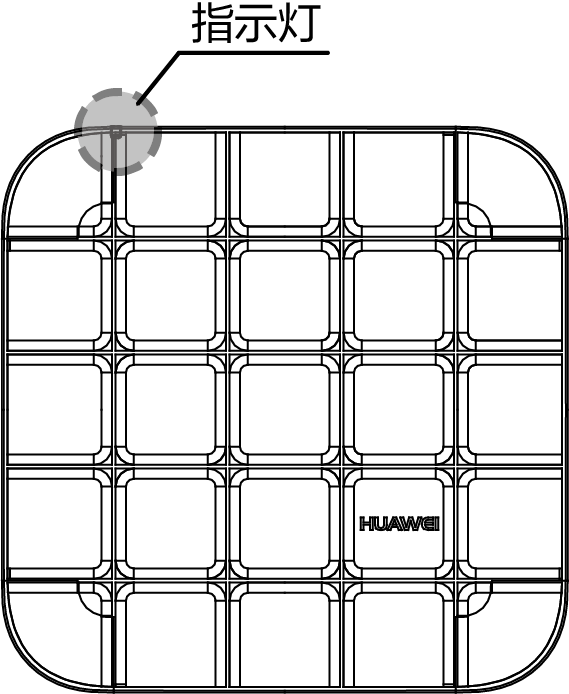

AP5050DN-S的指示燈為單指示燈，如圖1所示。

指示燈的顏色可能會隨溫度的變化有輕微的差異。

圖1 指示燈

表1 指示燈狀態說明
指示燈絲印	指示燈名稱	指示燈顏色	指示燈狀態	狀態描述
指示燈	-	綠色	常亮	表示上電缺省狀態。設備剛剛上電，軟件未啟動。
	-	綠色	閃爍一下后常亮	軟件啟動過程狀態。當系統復位完成，軟件開始啟動后，綠燈閃爍一下，然后直到系統啟動完成都保持綠燈常亮狀態。
	-	綠色	慢閃（0.5Hz）	表示運行。系統運行正常，以太網連接正常，有用戶關聯。隨著命令輸入系統進入uboot命令行狀態。
	-	綠色	慢閃（0.2Hz）	表示運行。系統正常運行，以太網連接正常，無用戶關聯，系統處于低功耗狀態。
	-	綠色	快閃（4Hz）	表示告警。軟件升級過程中。軟件加載并啟動后，FIT AP或云管理工作模式下，進入請求上線狀態。上線成功之前一直處于此狀態。 FIT AP或云管理工作模式下，上線失敗。
	-	紅色	常亮	表示故障。設備有影響業務且無法自行恢復的故障（如DRAM檢測失敗，軟件系統加載失敗），需人工干預。

基本參數

AP5050DN-S的基本參數如表1所示。

表1 基本參數
項目		描述
物理參數	尺寸（長×寬×高）	220mm×220mm×56mm
	重量	1.3kg
	系統內存	512MB DDR3L
	FLASH	16MB NOR FLASH +128MB NAND FLASH
電源參數	電源輸入	DC：12V±10% PoE供電：滿足802.3at以太網供電標準
電源參數	最大功耗	19.7W（不含USB接口輸出功耗）說明：實際最大功耗遵照不同國家和地區法規而有所不同。
環境參數	工作溫度與海拔	-60m～+1800m：-10℃～+50℃ 1800m～5000m：海拔每升高300m，最高工作溫度降低1℃
	存儲溫度	-40℃～+70℃
	工作濕度	5%～95%（非凝結）
	防護等級	IP41
	工作氣壓	53kPa～106kPa
